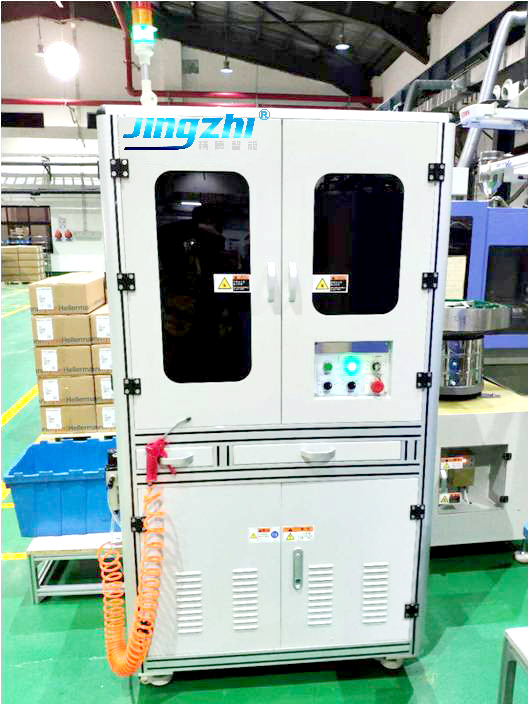

高速圆盘筛选机
品牌型号:精质智能
检测对象:螺丝螺帽类、冲压五金件、橡胶密封圈、手机、电脑配件类等
缺陷类型:长/高度、直径、混料、变形、缺料、毛刺、黑点、划伤等检测
检测精度:0.1mm、0.01mm、0.001mm(根据相机精度配置)
检测效率:每分钟150-1000个(主要根据送料速度及产品大小决定)
软件功能:软件功能可根据用户要求实现完全定制!
139 2113 6570 沈经理
产品介绍-您身边的质量检测专家

【功能简介】


1.产品上料方式
不同的产品选用不同的上料方式,控制上料速度的稳定性,上料均匀也是控制检测稳定性的关键。振动盘表面经过特殊处理防止粘料和划伤。
2.光源控制
1>针对不同的缺陷精准选用不同的光源
2>光源产用封闭式检测,防止外界光源干扰,以免误检测
3.旋转盘控制
合理的机械结构,控制旋转平台的稳定性,垂直度水平度控制绝对公差
4.良品不良品分类
根据客户要求,良品不良品分类可以根据客户的要求定制
1>良品
2>表面缺陷
3>尺寸不良
4>预留位
5.深度学习算法
人工智能算法和实时图像分析技术,让检测变得更稳定更高效

【技术参数】
设备类型 高速检测机(专用环形玻璃转盘)
适用产品 螺丝螺帽类、冲压五金件、橡胶密封圈、手机、电脑配件类等
检测速度 每分钟200-1000个(主要依振动盘的送料速度及产品大小)
筛选精度 0.1mm、0.01mm、0.001mm(根据相机精度配置)
检测内容 检查长度、高度、直径、混料、变形、缺料、毛刺、黑点、划伤等检测
螺丝长度、尺寸混料;头部高度、头部宽度、头部厚度、头部有无电镀、头上裂痕、头部文字、头部外径;无效牙长(颈下牙高)、牙外径、斜牙、牙底径、牙距检测、搓牙不良、有无牙;内孔径真圆度、内孔径塞孔、内孔同心度、内孔杂质;针深、针孔塞孔、断针、针孔同心度;特徵角度、特徵数量、特徵相似度、特徽长度、特徵至中心距离;屋部尖点、真圆度、短对边、对边对角、各台阶尺寸;
光学系统 德国basler工业相机(高倍率CCD)、日本进口镜头、专业光源系统
控制系统 台湾研华工业电脑、FPGA高速处理电路、精质IO板卡
检测软件 精质智能视觉检测系统
进料系统 专用进料导轨,振动盘设备-套,自动补料储料斗设备(选配)
包装系统 自动计数及包装机(选配)
电源电压 220V, 50Hz
额定功率 1kW
设备重量 500kg
设备尺寸 1000mm (长)×1000mm (宽)×1800mm(高)

【不良品检测图片】


【检测原理】
本设备主要用于可平稳放置的螺丝、螺帽、冲压五金件、橡胶密封圈、手机、电脑配件等零件的质量检测与筛选。设备主要是通过工业CCD相机(德国Basler),利用玻璃的高透光性,对工件全方位拍照采图,把采集到的产品图片传送到工业计算机,工业计算机中的检测软件通过合格品与次品之间存在图像灰阶差别,从而使系统能够精确识别出次品;同时,通过FPGA技术,将不合格品剔除。

【软件功能】
1、简单的操作界面,方便工人操作。
2、支持不同客户、不同质量标准的设置功能。
3、与现场设备生产同步,实时显示产品图像信息。
4、可以根据客户要求,实时生成批次号;支持在生产过程中,修改批次号。
5、每个批次号生产结束时,自动生成该批次号产品的质量报表;支持自动打印功能。
6、所有批次号的产品质量,随时可以回调,分析产品质量信息。
7、历史记录支持长时间储存,并可定时、定量删除自动删除历史记录,节约计算机空间。
8、金牌技术服务功能,随时解决操作难点。
注:软件功能可根据用户要求实现完全定制!
